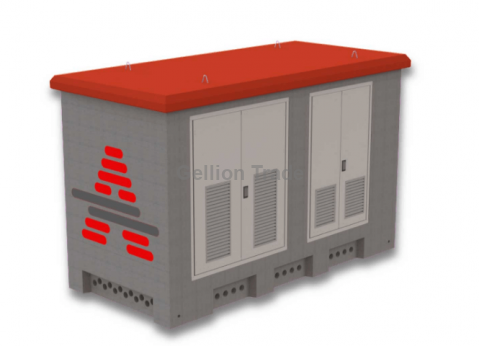

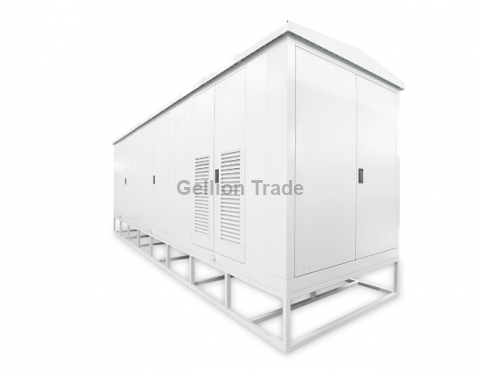

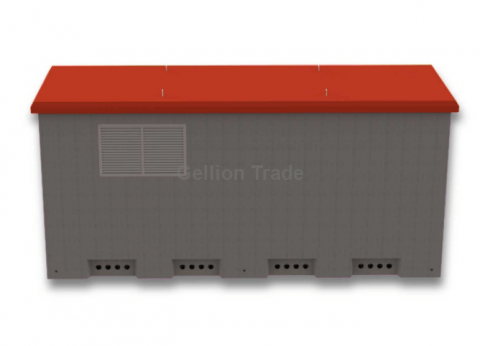

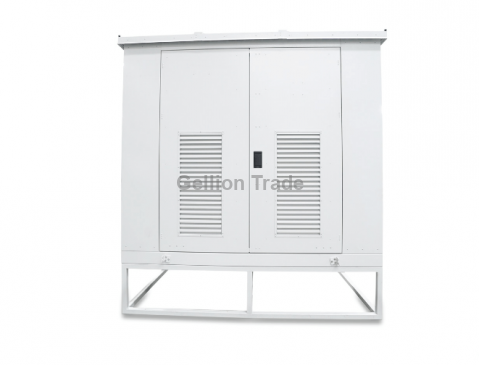

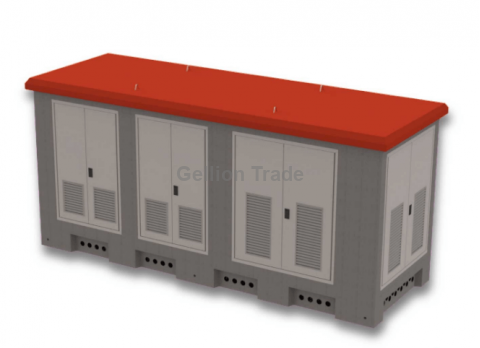

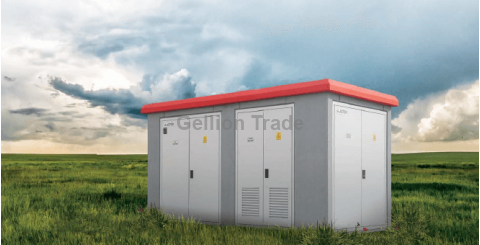

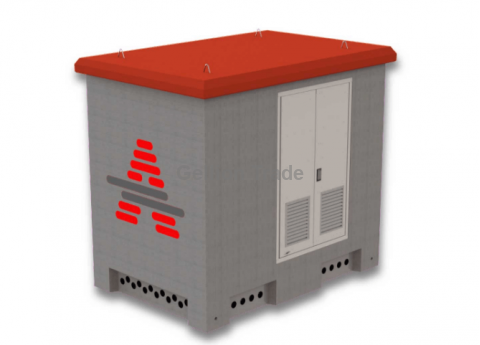

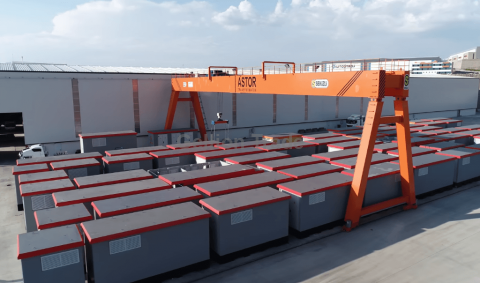

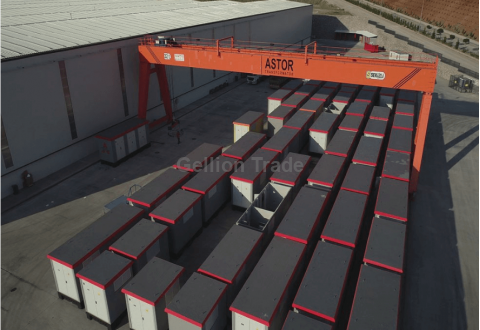

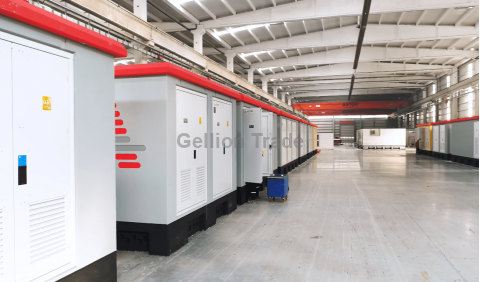

Бетонні та металеві розподільні пункти та комплектні трансформаторні підстанції кіоскового типу середньої та низької напруги марки ASTOR. Дане обладнання було спроектовано відповідно до стандарту TS EN 62271-202 (IEC 62271-202) та відповідно до специфікацій TEDAŞ MYD для використання в системах з напругою до 36 кВ. Усі види випробувань, необхідні стандартом, були виконані в акредитованих лабораторіях у Туреччині та за кордоном.

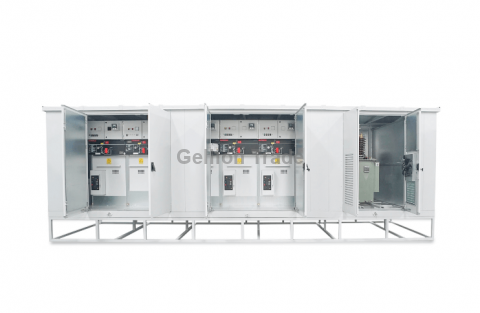

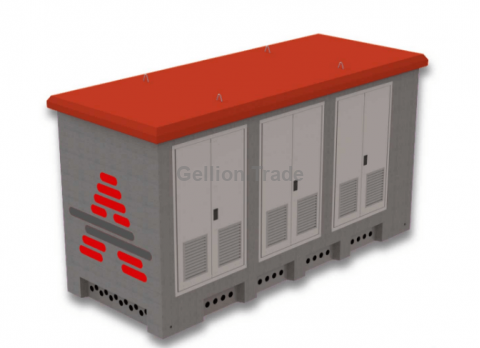

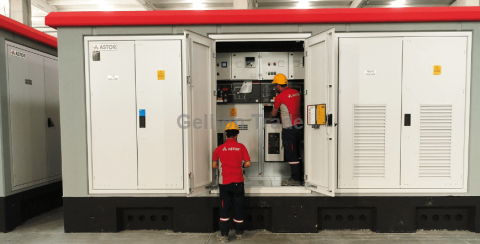

Бетонні/Металеві розподільні та трансформаторні підстанції складаються з трьох частин:

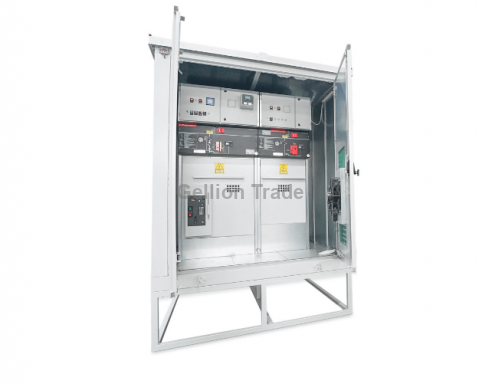

- Секція розподільних пристроїв високої напруги ВН;
- Секція розподільного трансформатора середньої напруги СН;
- Секція розподільного щита низької напруги НН.
Кожна секція має свої власні незалежні вхідні двері та вентиляційні жалюзі. Різні конфігурації дверей та вентиляційні решітки можуть бути виконані відповідно до потреб замовника.
ПЕРЕВАГИ
- Завдяки своїй моноблочній конструкції підходить для переїзду
- Швидка та проста збірка
- Сумісність з навколишнім середовищем з точки зору зовнішнього вигляду та конструкції
- Різні варіанти кольору
- Стійкий до кліматичних умов
- Тривалий термін експлуатації
СФЕРА ВИКОРИСТАННЯ
- Трансформаторні підстанції
- Розподільні підстанції
- Промислові підстанції
- Вітряні та сонячні електростанції
- Водонасосні станції
- Генераторні пункти
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Номінальна напруга (кВ) | 36 |
| Максимальна номінальна потужність (кВА) |
1000; 1600 |
| Клас корпусу |
10 |
| Опір внутрішньої арки |
(АБ) 16 кА-1 сек. |
| Ступінь захисту |
IP 23D |
| Стандарт, що застосовується |
TS EN 62271-202 |
ТИПИ ПРОДУКТІВ
Виды:
ABK-A:
Компактні трансформаторні підстанції з повітряною ізоляцією (1000 кВА)
ABK-B:
Компактні трансформаторні підстанції з повітряною ізоляцією (1600 кВА)
ABK-C:
Компактні трансформаторні підстанції з повітряною ізоляцією без панелі низької напруги (1000 кВА)
ABK-D: Компактні трансформаторні підстанції низької напруги без розподільчого пристрою (1600 кВА)
ABK-H:
Розподільні підстанції з повітряною ізоляцією
ABK-R: Компактні трансформаторні підстанції з КРП
ABK-T: Панелі низької напруги та підстанції з розподільними трансформаторами
| ABK-A | ABK-B | ABK-C | ABK-D | ABK-H | ABK-J | ABK-R | ABK-T |
| ABK-A 5450 | ABK-B 5450 | ABK-C 5450 | ABK-D 5450 | ABK-H 5450 | ABK-J | ABK-R 3800 D | ABK-T 2550 |
| ABK-A 6490 | ABK-B 6490 | ABK-C 6490 | ABK-D 6490 | ABK-H 6490 | ABK-R 4350 D | ABK-T 3200 | |
| ABK-A 7500 | ABK-B 7500 | ABK-C 7500 | ABK-D 7500 | ABK-H 7500 | ABK-R 4350 I | ||
| ABK-R 4800 I | |||||||
| ABK-R 5450 I |
СТРУКТУРНІ ОСОБЛИВОСТІ
При виробництві трансформаторних підстанцій використовується бетон C35/45 відповідно до стандарту TS EN 206-1, та сталева арматура відповідно до TS 708. Випробування на якість бетону проводяться періодично в акредитованих лабораторіях..
Вентиляційні жалюзі та двері виготовлені з оцинкованого листового матеріалу, пофарбовані електростатичною порошковою фарбою завтовшки 2 мм. Двері спроектовані таким чином, щоб вони відчинялися при 120° і їх не можна було зняти зовні.
Всі замки мають спеціальну конструкцію та вбудовані з внутрішньої частини дверей, яка замикається одним ключем.
Дах трансформаторного центру стійкий до навантаження 2500 Н/м2., а корпус стійкий до тиску вітру не менше 34 м/с. Вентиляційні жалюзі та двері стійкі до механічного удару (IK10), що відповідає 20 Дж всередині та зовні.
Клас корпусу: 10.
Детальна інформація про підстанції знаходиться в файлі.
